Heizungsmonitor MED-HM-1

Die jährlichen Kosten für Gas oder Öl sind so erheblich und dennoch verfügt keine Heizungsanlage über eine transparente Anzeige aller relevanten Betriebstemperaturen. Immer nach dem Motto "Hauptsache es wird warm". Geschweige denn werden die Betriebs-temperaturen der häufig vorhandenen Solarthermie-Anlage mit berücksichtigt. In den Übergangszeiten von März bis Oktober / Anfang November ist die Warmwassererzeugung aufgrund der hohen Sonneneinstrahlung sehr stabil. Gleichzeitig wird aber die Raumheizung noch bis Anfang Mai ein wenig gebraucht. Der Wärmebedarf ist mit der Situation in den Wintermonaten nicht vergleichbar.

Nunmehr habe ich eine Regelungseinheit MED-HM-1 entwickelt, die über 8 externe NTC-Temperatursensoren alle Betriebstemperaturen der Solarthermie und der Heizungsanlage aufnimmt, auf einem 4" TFT-Display mit Touchbedienung visualisiert und hieraus eine Ventilregelung zur Unterstützung der Heizung bei ausreichender Warmwassertemperatur ableitet.

Rechnereinheit Arduino Giga R1

Als Rechnereinheit wurde ein ARDUINO GIGA R1 mit einem STM32H747 mit einer Taktfrequenz von 480 MHz ausgewählt. Er bildet die Basis für die Displayansteuerung und die Messtechnik. Die Programmierung erfolgte in der Arduino IDE V2.3.10 in C/C++.

Als 4"-Display kommt das GIGA Display SHIELD zum Einsatz. Die Bedienung erfolgt über Touch Keys. Das WIFI-Interface dient der NTP-Zeitsynchronisation und dem internen Web-Server (feste IP)

Messplatine mit Netzteil

Neben der Rechnereinheit habe ich eine Leiterkarte entwickelt, welche Netzteil, Trägerboard und Relaissteuerung für die Magnetventile darstellt. Das Design wurde mit KiCAD 10 realisiert und kann als OPEN-Source zur Verfügung gestellt werden.

  • AC/DC Netzteil 85-265VAC auf 12VDC / 10W
  • drei 16A Schaltrelais für Heizung und WW-Magnetventile
  • Anschlussklemmen für 8 NTC-Temperatursensoren, 10KOhm, 0 - 100°C
  • CR2032 Batterieclip für die RTC
  • 24VAC-Eingang zur Anzeige des Warmwasserbetrieb der Heizung
  • Steckplatz für Rechnereinheit
  • Anschlussklemmen 230VAC

Statusanzeige der Solarthermie

Die Anzeige von Vorlauf, Rücklauf, Warmwasser der Solaranlage erfolgt für den ganzen Tag hinweg. Es werden die Temperaturen der letzten 5 Tage aufgezeichnet. Diese können mit der Taste "-1" nacheinander zur Anzeige gebracht werden. Die Taste "SOL" schaltet die Anzeige zwischen Solaranlage und Heizung um. Die Heizungsanlage wird aussentemperaturabhängig  zwischen 22:30 und 06:00 Uhr vollständig abgeschaltet (Pumpe abschalten).

Die 8 Temperatursensoren werden zusätzlich an den Rohren der Solaranlage angebracht. Es ist kein Eingriff in die Heizungs- oder Solaranlage nötig ! Diese Statusanzeige wird in der Nähe der Heizung- / Solaranlage installiert.

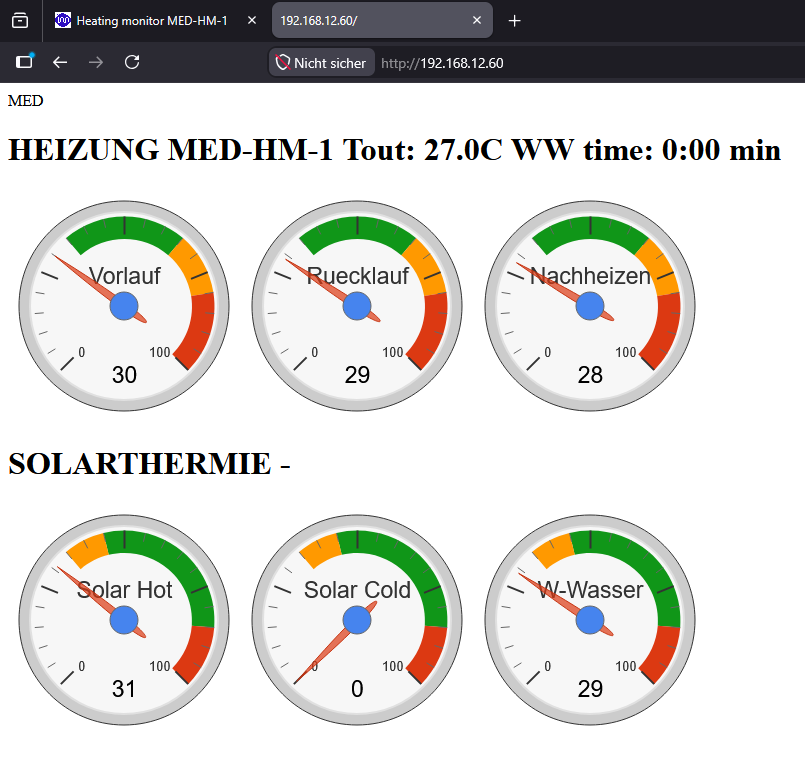

Webinterface Temperaturanzeige

Alle aktuellen Anlagentemperaturen werden 24/7 über das Webinterface zur Anzeige gebracht. Eine Beobachtung ist somit innerhalb des hausinternen WLAN's  jederzeit möglich.
